脫泥斗

加工材料

金，銀，鉛，鋅，銅，鉬，鐵，鉛，錳，鎢，水泥，陶瓷，重晶石，鋁土礦，石灰石，石膏，碳酸鈣，煤，石墨，長石，鉀長石，石英砂，石英沙，石英石，磷礦，螢石，粘土以及其他黑色與有色金屬材料。

應用范圍

分泥斗又稱圓錐分級機，是一種簡單的分級、脫泥及濃縮用設備。它的外形為一倒立的圓錐。在液面中心設置給礦圓筒，圓筒底緣沒入液面以下若干深度。礦漿沿切線方向向給入中心圓筒，經緩沖后由底緣流出。流出的礦漿呈放射狀向周邊溢流堰流出。在這一過程中，沉降速度大于液流上升分速度的粗顆粒將沉在槽內，并經底部沉砂排出。細顆粒隨表層礦漿進到溢流槽內。給礦粒度一般小于2mm。分級粒度為75μm或更細些。
分泥斗具有結構簡單，易于制造，不耗動力等優點。由于錐體容積較大，在生產流程中還有貯礦作用。目前主要用在水力分級機前對原礦進行脫泥，借以提高分級效率；并也安裝在磨礦設備前進行礦石的濃縮、脫水，以提高磨礦機的給礦濃度；還有用在各種礦泥選別設備前控制給礦濃度和礦量。

優點和特點

1，脫泥斗的特點是結構簡單、操作方便。

2，無電機，無動力，維修簡單，適合無電力的地方使用。

3，缺點是分級效率較低。

4，脫泥斗已在石英砂等非金屬礦物的脫泥和分級中得到應用。

產品結構

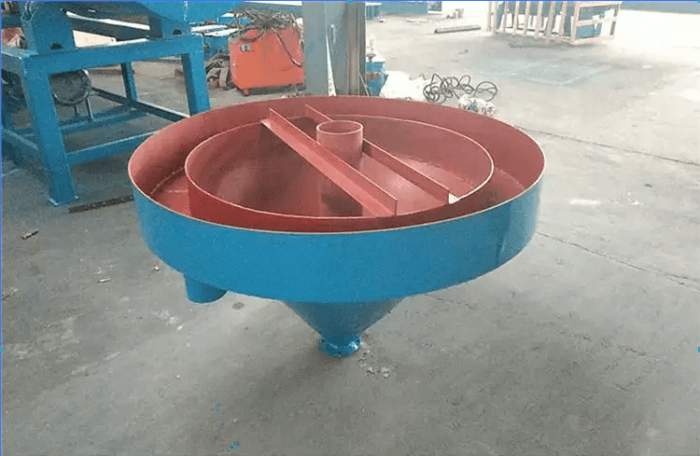

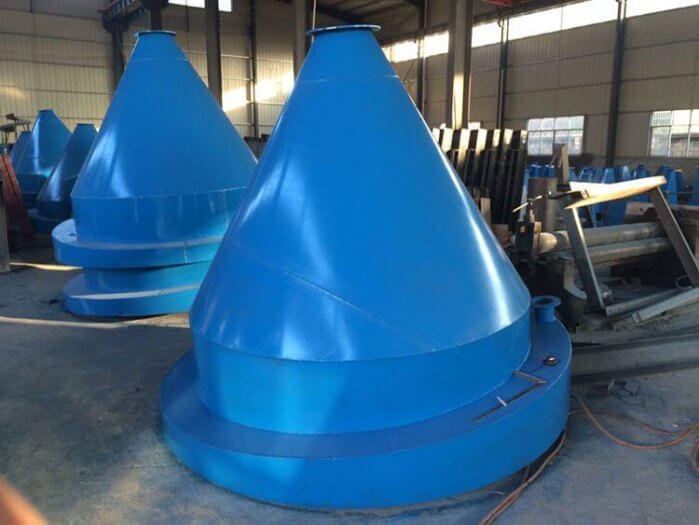

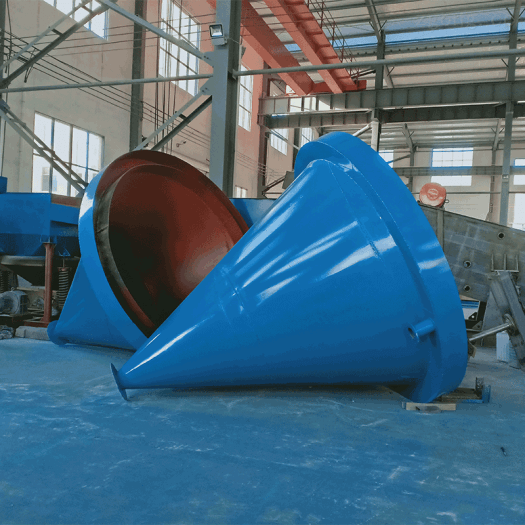

圓錐形分級機外形為倒立的圓錐體。結構見圖1－32。主要用于脫泥(分離0.15mm以下的礦粒)。在液面中心設有給礦圓筒，圓筒底部處于液面以下一定深度。礦漿沿切線方向給入中心圓筒，經緩沖后由底部流出。流出的礦漿呈放射狀向周邊溢流堰流去。在此過程中，沉降速度大于上升分速度的粗顆粒便沉在槽內，并經底部沉砂口排出。細粒隨表層礦漿進入溢流槽，作為溢流排出。給料粒度一般小于2mm，分級粒度為74μm以下。

技術參數

規格(直徑mm)	φ1000	φ1500	φ2000	φ2500	φ3000
沉降面積m2	0.75	2	3	4.9	7
容積(m3)	0.27	0.83	2.27	4	7
排礦管徑	φ25	φ40	φ50	φ60	φ70
排礦濃度(%)	40~60	40~60	40~60	40~60	40~60
給礦粒度	＜2.0	＜2.0	＜2.0	＜2.0	＜2.0
處理能力(t/m2.h)	1.5~0mm粒度為2~2.16t/m2.h? 0.074~0mm粒度為0.19~0.25t/m2.h
受礦管	φ120	φ150	φ150	φ150	φ150
脫泥效應(%)	33~45	33~45	33~45	33~45	33~45
重量	500	980	1483	1850	2100
