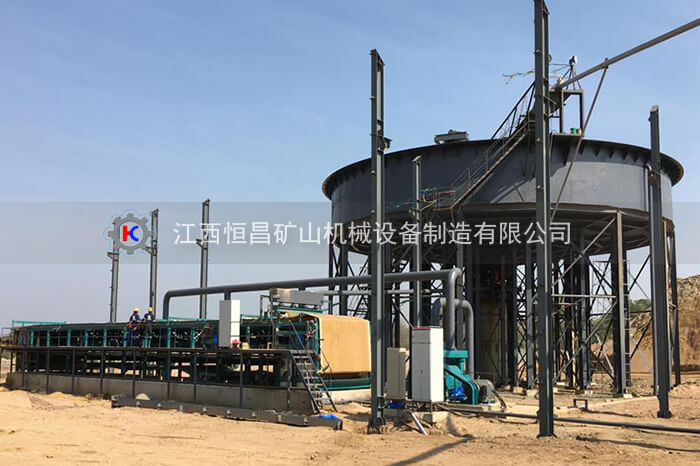

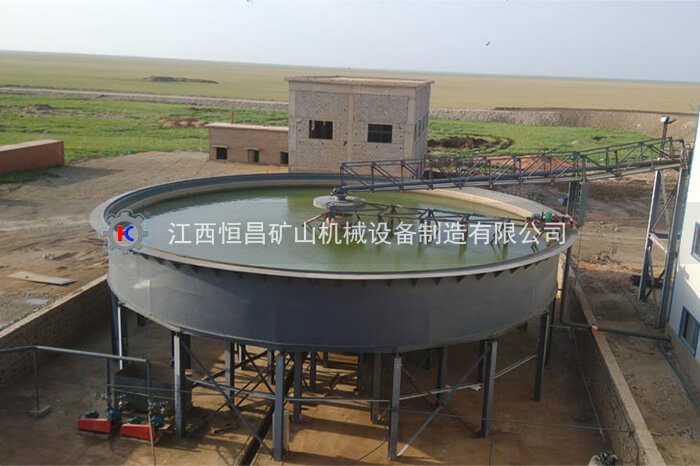

NZ(F)型中心傳動濃縮機

NZ(F)型(也稱T NZ型)濃縮機為中心傳動濃縮機。是應用較早的傳統型濃縮設備直徑12m以下以手動提耙方式，12m以上一般采用電動提耙裝置，大型濃縮機一般采用混凝土池子，有過載指示或報

加工材料

NZ(F)型中心傳動濃縮機主要適用于小規模的濃縮的，一般是用在直徑在20M以內的，直徑超過20m以內的一般采用的的手動提耙的方式，但是如果在小于20m以內的則是采用手動提耙，另外公司為了適應客戶的需求，還額外開發了耐腐性的濃縮機。

應用范圍

NZ(F)型中心傳動濃縮機主要應用在礦漿的濃縮和澄清以及礦上煤泥水的濃縮，已達到脫水的目的，但是也可以用在冶金或者化工行業的古冶分離的脫水作業。

優點和特點

1、對于有腐蝕性料漿，有防腐型濃縮機，需特別訂貨;

2、考慮運輸，施工工期等因素，根據用戶要求，用戶須注明是否帶濃縮池;

3、NZ(F)型中心傳動濃縮機操作簡單，穩定性強;

4、NZ(F)型中心傳動濃縮機采用的耐磨材質，加大了使用壽命;

5、結構上很簡單，方面后期的維修以及改進主要應用在礦漿的濃縮和澄清以及礦上煤泥水的濃縮，已達到脫水的目的，但是也可以用在冶金或者化工行業的古冶分離的脫水作業。

產品結構

NZ(F)型的中心傳動式的濃縮機一般是由濃縮池，傳動裝置，耙架，給料裝置以及卸料裝置等構成的。

中心傳動濃縮機將污泥從池上部中心進入濃縮池，經中心穩流筒均勻流向池四周，隨著流速的降低，污泥沉淀于池底，刮泥機構將沉淀在池底的污泥刮集到中心泥坑中，同時設在刮臂上的縱向柵條起攪拌作用，為水提供從污泥中逸出的通道，加速污泥下沉，提高污泥濃縮效果。上清液則從溢流堰排出。

技術參數

規格型號 Model	濃縮池Pond for concentration		沉淀面積（㎡） Sediment area	靶架轉速（r/min） Speed of frame	生產能力(t/d) Productive capacity	傳動電動機 Transmission Motor		轉速（r/min） speed	外形尺寸 Outer size(LWH)	槽重 Weight	總重 Weight
	直徑Dia	深度Depth				型號 Model	功率（KW） Power
NZ-1.8	1.8	1.8	2.55	0.5	1.3-5.6	Y90L-6	1.1	910	200019602900	1085	1490
NZ-3.6	3.6	1.8	10.2	0.4	5-24	Y90L-6	1.1	910	391737873194	1730	2975
NZ-6	6	3	28	0.3	14-62	Y100L2-4	1.1	1430	617051705153	4032	8700
NZ-9	9	3	63.5	0.26	32-150	Y132S-6	3	960	10000100005337	12188	16682
NZ-12	12	3.5	113	0.19	≤250	Y132S-6	3	960	15500120006625	24060	33131
NZ-15	15	3.6	176	0.113	≤390	Y132M2-6	5.5	940	17240160007500	35040	46500
NZ-18	18	3.6	250	0.1	≤552	Y132M2-6	5.5	940	19700188607650	48200	–
