球磨機

選礦球磨機是一款針對鋁灰原料及成品進行研磨加工的研磨設備，也適用于治金、化工、電力等工礦企業粉磨各種礦石及其它可磨性物料，可用于開流粉磨，也適用于與選粉機組成的循

加工材料

鋁灰型球磨機用于金，銀，鉛，鋅，銅，鉬，鐵，鉛，錳，鎢，水泥，鋰礦，鋰云母，陶瓷，重晶石，鋁土礦，石灰石，石膏，碳酸鈣，煤，石墨，長石，鉀長石，磷礦，螢石，粘土以及其他黑色與有色金屬材料。

應用范圍

鋁灰型球磨機設備廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

優點和特點

1、鋁灰型球磨機設備：普通雙倉型球磨機設備大部分用于圈流粉磨系統中，其特點為粉磨效率高、磨機產量大、電耗省，特別是粉磨礦渣水泥時，表現更突出一些。一般磨機產量可提高15-20%，電耗降低約10%，此外，成品溫度可降低20-40℃，產品細度也易于調整。

2、高細高產球磨機：高細高產球磨機主要用于開流粉磨系統中。其特點是系統設備及工藝流程簡單、投資省、廠房占地面積少;在磨機結構上采用先進的內選粉特殊隔倉裝置，細磨倉增加了活化裝置，磨尾有專用出料篦板，最大限度的減少研磨倉研磨介質的尺寸，大大提高研磨效率，達到高產量、低能耗的目的。

產品結構

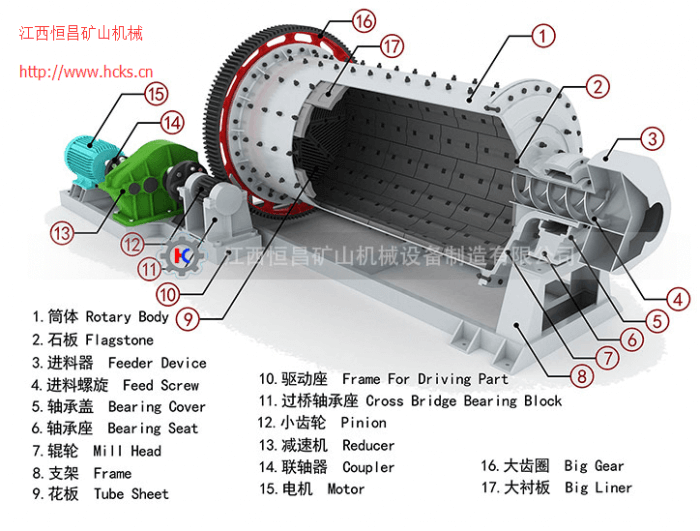

鋁灰型球磨機設備由進料裝置、支撐裝置、回轉部分、卸料裝置、傳動裝置和潤滑及冷卻裝置六大部分組成。

物料由進料裝置經入料中空軸螺旋均勻地進入球磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

鋁灰型球磨機設備粉磨物料的主要工作部分發生在水平低速回轉的筒體上，當筒體被傳動裝置帶動回轉時，研磨體由于慣性離心力的作用，貼附在雙倉型水泥球磨機設備筒體內壁的襯板面上與之一起回轉，被帶到一定高度后，借重力作用自由落下，此時研磨體將筒體內物料擊碎，同時研磨體在回轉的磨機內除有上升、下落的循環運動外，還會產生滑動和滾動，致使研磨體、襯板和被磨物料之間發生研磨作用使物料磨細。物料在受到?jīng)_擊破碎和研磨磨碎的同時，借進料端和出料端的物料本身料面高度差，使物料由進料端向出料端緩緩流動，完成粉磨作業。

技術參數

規格Model (Diameter * Length) (直徑*長度)	轉速Speed (r/min)	入料粒度 ?Grain size of feed (mm)	生產能力 ?Productive power (mm)	研磨體裝載量 ?Load (t)	主電機Main motor			主減速器Reducing gear		重量 Weight (t)
規格Model (Diameter * Length) (直徑*長度)	轉速Speed (r/min)	入料粒度 ?Grain size of feed (mm)	生產能力 ?Productive power (mm)	研磨體裝載量 ?Load (t)	型號Model	功率Power (KW)	轉速Speed (r.p.m)	型號Model	速比 Speed ratio	重量 Weight (t)
Φ2.2*11	20.91	≤25	15-17	50	TR1512-8	570	740	Zd80	5.6	92
Φ2.4*8	20.91	≤25	14-18	39.5-42	TRQ1512-8	570	740	Zd80-9	5	76.4
Φ2.4*9	20.91	≤25	23-25圈	50	TR1512-8	570	740	Zd80-9	5	91
Φ2.4*10	20.91	≤25	16-22	50	TR1512-8	570	740	Zd80-9	5	111
Φ2.4*11	21	≤25	開19-24	62-65	YR710-8/1180	710	740	JDX630	5.6	125
Φ2.4*11	21	≤25	圈22-28	62-65	YR710-8/1180	710	740	JDX630	5.6	125
Φ2.4*12	21	≤25	開18-20	63-65	YR800-8/1180	800	740	MBY710	6.3	127
Φ2.4*12	21	≤25	圈21-23	63-65	YR800-8/1180	800	740	MBY710	6.3	127
Φ2.4*13	21	≤25	開21-22	66-68	YR800-8/1180	800	740	MBY710	6.3	131
Φ2.4*13	21	≤25	圈24-26	66-68	YR800-8/1180	800	740	MBY710	6.3	131
Φ2.6*10	20.6	≤25	21-24	64	YR800-8/1180	800	740	JDX710	6.3	140
Φ2.6*13	20.6	≤25	28-31	81	YR1000-8/1180	1000	740	JDX800	6.3	158
Φ3.0*9	19.13	≤25	40-45	85	YR1000-8/1180	1000	740	MBY800	7.1	148
Φ3.0*11	18.92	≤25	44-47	95	YR1250-8/1430	1250	740	JDX900	7.1	177
Φ3.0*12	18.92	≤25	48-52	103	YR1250-8/1430	1250	740	JDX900	7.1	182
Φ3.0*13	18.92	≤25	39-45	116max	YR1400-8/1430	1400	740	JDX900	7.1	200.7
Φ3.2*11	18.3	≤25	45-48	112max	YR1600-8/1430	1400	740	JDX900	7.15	213.6
Φ3.2*13	18.7	≤25	50-55	133max	YR1600-8/1430	1600	740	JDX1000	7.15	237
Φ3.4*11	18	≤25	45-55	120max	YR1600-8/1430	1600	740	JDX1000		230
Φ3.5*13	17	≤25	60-65	156max	YR2000-8-1730	2000	740	TS130-A-F1		257.6
Φ3.8*13	17	≤25	65-70	185	YR2500-8/1430	2500	740	DMG22/2500		313
Φ4.0*13	16.3	≤25	78-80	191	YRKK900-80	2800	745	JS140-A		348
Φ4.2*11	15.8	≤25	100-110	182-190	YR2800-8/17830	2800	740	JS140-A-F1D		350
Φ4.2*13	15.2	≤25	110-120	230	YRKK1000-8	3350	740	MFY355-A		380
Φ4.6*14	15	≤25	100-115	285	YR1000-8	4200	740	J3160-C		485
