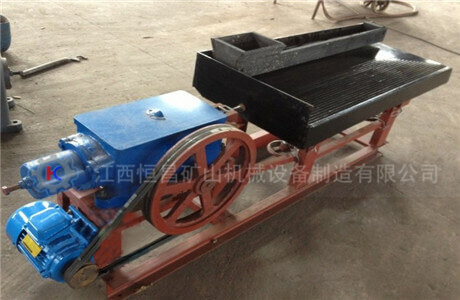

實驗室搖床設備主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

實驗室搖床床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。實驗室搖床床面是通過聯動座和往復桿相連的，所以此時亦使實驗室搖床床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，實驗室搖床床面隨之向前運動。
